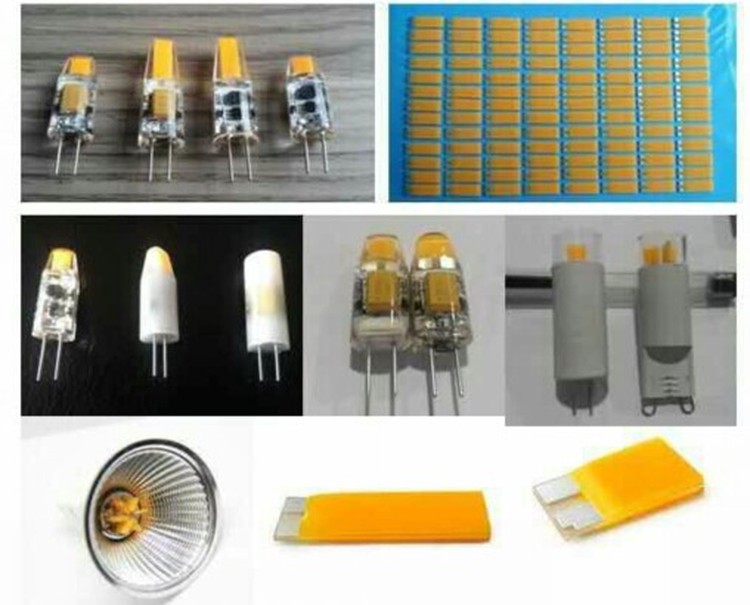

G4 G9玉米燈灌膠工藝流程
不同的灌封膠在G4 G9玉米燈灌膠工藝流程上會有一定差異，以下為你介紹三種不同灌封膠對應(yīng)的灌膠工藝流程：

QK - 6852 - 2灌封膠工藝流程
準(zhǔn)備工作
確保操作環(huán)境干燥無塵。
將A、B兩組分按照質(zhì)量比1:1準(zhǔn)備好，使用行星式重力攪拌機(jī)（自公轉(zhuǎn)攪拌脫泡機(jī)）攪拌均勻，或者在室溫下于100Pa的真空度下脫除氣泡1。
對模具噴上脫模劑，將玉米燈在150℃下預(yù)熱30分鐘以上除潮。
點(diǎn)膠操作：盡快在玉米燈沒有重新吸潮之前進(jìn)行點(diǎn)膠1。
排泡處理：注膠后將樣品放置室溫下30分鐘，直至無氣泡。
固化過程
放入80℃烤箱烘烤30分鐘。
立刻升溫至150℃烘烤30分鐘便可完全固化，然后離模。
收尾工作：未使用的膠放入潔凈密閉容器中，置于工作臺上方便取用

LED灌膠工藝介紹
LED灌膠工藝是LED封裝過程中非常重要的一步，它涉及到將LED支架放入模具中，然后注入固態(tài)環(huán)氧樹脂或其他封裝材料，通過加熱使其流動并填充到各個LED成型槽中，后固化成型。這一過程不僅關(guān)系到LED產(chǎn)品的質(zhì)量和性能，還涉及到生產(chǎn)效率和成本控制。以下是關(guān)于LED灌膠工藝的詳細(xì)介紹。

LED灌膠的基本流程
LED灌膠的基本流程包括以下幾個步驟4：

預(yù)熱：將模條按一定的方向裝在鋁船上，然后進(jìn)行吹塵，并置入125℃/40分鐘的烘箱內(nèi)進(jìn)行預(yù)熱。
配膠和脫泡：根據(jù)生產(chǎn)需求量進(jìn)行配膠，將已配好的膠攪拌均勻后置入45℃/15分鐘的真空烘箱內(nèi)進(jìn)行脫泡。
灌膠和初烤：進(jìn)行灌膠后，根據(jù)不同型號的產(chǎn)品進(jìn)行初烤。例如，3φ、5φ的產(chǎn)品初烤溫度為125℃/60分鐘；8φ-10φ的產(chǎn)品初烤溫度為110℃/30分鐘+125℃/30分鐘。
離模和長烤：進(jìn)行離模后，進(jìn)行長烤125℃/6-8小時。

LED灌膠的關(guān)鍵注意事項
在LED灌膠過程中，需要注意以下幾點(diǎn)以避免不良現(xiàn)象的發(fā)生：

支架插偏、支架插深、支架插淺、支架插反、支架爬膠、支架變黃（氧化、烘烤溫度過高或時間過長）。
膠面水紋、膠體損傷、膠體龜裂（膠水老化或比例不對）、膠體變黃（A膠比例過大）。
LED灌封膠的選擇和應(yīng)用
LED灌封膠的選擇對于LED產(chǎn)品的性能至關(guān)重要。不同的灌封膠適用于不同的LED產(chǎn)品，如LED燈模組灌封、LED驅(qū)動電源模塊灌封等。灌封膠可以實現(xiàn)防水密封，提高燈具的使用可靠性。一些含有較高成分阻燃成分的灌封膠在固化后具有良好的阻燃性。

LED顯示屏灌膠工藝
對于戶外LED顯示屏，灌膠工藝尤為重要，因為它需要防水、防鹽霧、防粉塵、防霉菌。使用自動灌膠機(jī)進(jìn)行灌封是常見的工藝，它可以延長產(chǎn)品的使用壽命并增強(qiáng)LED的顯示效果。在灌封過程中，需要注意膠水混合比例的一致性、灌封過程無氣泡、燈珠表面無粘膠等問題。

LED灌膠封裝的新技術(shù)
近年來，LED灌膠封裝技術(shù)也在不斷發(fā)展。例如，有一種新型的LED灌膠封裝工藝，它包括在避光條件下攪拌含有納米金屬粉末的LED密封膠，然后在成型模腔內(nèi)注入該密封膠，插入壓焊好的LED支架，并用紫外光照射5-10分鐘使其固化，后在80-100℃的烘箱中烘烤20-40分鐘，完成封裝.

分析框架：運(yùn)用的分析工具和方法，如材料科學(xué)分析、防水性能測試等，對玉米燈的防水處理技術(shù)進(jìn)行深入研究。

客觀評估標(biāo)準(zhǔn)：確立客觀、可量化的評估標(biāo)準(zhǔn)，如防水等級（IP代碼）、耐候性、性能等，對不同的防水處理方法進(jìn)行比較和評價。

咨詢意見：在設(shè)計或選擇玉米燈防水處理方案時，積極尋求并參考照明工程師、材料科學(xué)家或相關(guān)領(lǐng)域的意見，以增強(qiáng)產(chǎn)品可靠性和安全性。

注意事項
QK- 6854A/B 為加成型有機(jī)硅彈性體，須避免接觸 N、P、S、炔與二烯及鉛、錫、鎘、汞及重金屬，以防造成硬化不完全或不能硬化的情況，被灌封的表面在灌封前加以清潔。
硅膠的操作方式不一樣，會衍生全然不同的結(jié)果，如汽泡、隔層、脫膠、裂膠等現(xiàn)象，需避免造成這些現(xiàn)象的因素，或咨詢相關(guān)人員。
抽真空的設(shè)備較好為一公開系統(tǒng)，且不要與環(huán)氧樹脂混用，以免造成固化阻礙，較理想的是設(shè)立一個有機(jī)硅膠的生產(chǎn)線。
需要使用硅膠的攪拌容器及攪拌棒，避免戴橡膠手套去接觸硅膠。
粘結(jié)情況不良，常為膠體未完全硫化，與被粘接物尚未形成有效貼合，可適當(dāng)調(diào)高溫度或者延長烘烤時間，以提高粘接強(qiáng)度。
如果對某一種基材或材料是否會抑制固化存在疑問，建議先做一個小規(guī)模相容性測試來確定某一種特定應(yīng)用的合適性或者咨詢本公司技術(shù)人員以獲得幫助1。
儲存及運(yùn)輸
此類產(chǎn)品室溫下避光存放于陰涼干燥處，保質(zhì)期為 6 個月，保質(zhì)期后經(jīng)檢驗各項技術(shù)指標(biāo)仍合格可繼續(xù)使用。

玉米燈灌膠技術(shù)要點(diǎn)
玉米燈灌膠技術(shù)是確保LED玉米燈質(zhì)量和壽命的關(guān)鍵步驟。以下是根據(jù)提供的搜索結(jié)果總結(jié)的技術(shù)要點(diǎn)：

1. 灌封膠的選擇
選擇合適的灌封膠對于玉米燈的性能至關(guān)重要。灌封膠應(yīng)具備高透明度、耐高溫、良好的電氣絕緣性能和密封性。例如，雙組份1:1加成型硅膠是一種常用的灌封膠，它具有高硬度、高強(qiáng)度和高透光率，適用于燈頭支架的封裝。

2. 配膠比例和混合
配膠時應(yīng)嚴(yán)格按照重量比A:B=1:1的比例進(jìn)行配比，并充分?jǐn)嚢?-5分鐘以混合均勻?；旌喜痪鶆蚩赡軐?dǎo)致固化不完全，影響產(chǎn)品性能。

3. 預(yù)熱和除潮
在灌封前，應(yīng)對支架進(jìn)行預(yù)熱處理，通常是在150℃下預(yù)熱60分鐘以上以去除水分。這有助于提高生產(chǎn)效率和產(chǎn)品的可靠性。

4. 真空脫泡
為了消除灌封膠中的氣泡，需要進(jìn)行真空脫泡處理，通常建議脫泡時間為5分鐘。這一步驟對于防止氣泡導(dǎo)致的光學(xué)性能下降和內(nèi)部應(yīng)力集中非常重要。

5. 固化過程
固化是灌封膠終固化的關(guān)鍵步驟。通常，加溫至100℃烤1個小時可以實現(xiàn)固化。完全冷卻后，產(chǎn)品易于脫模。需要注意的是，固化過程中溫度和時間的控制對手感和終產(chǎn)品的性能有很大影響。

6. 注意事項
在使用灌封膠時，應(yīng)避免與某些物質(zhì)接觸，如有機(jī)錫化合物、含硫材料、胺類化合物等，因為這些物質(zhì)可能會影響固化過程或?qū)е庐a(chǎn)品性能下降
