石墨舟烘箱結構：石墨舟烘箱結構由爐體、爐門、置物架、加熱元件、熱循環風機及導流系統、電氣控制系統等部分組成。

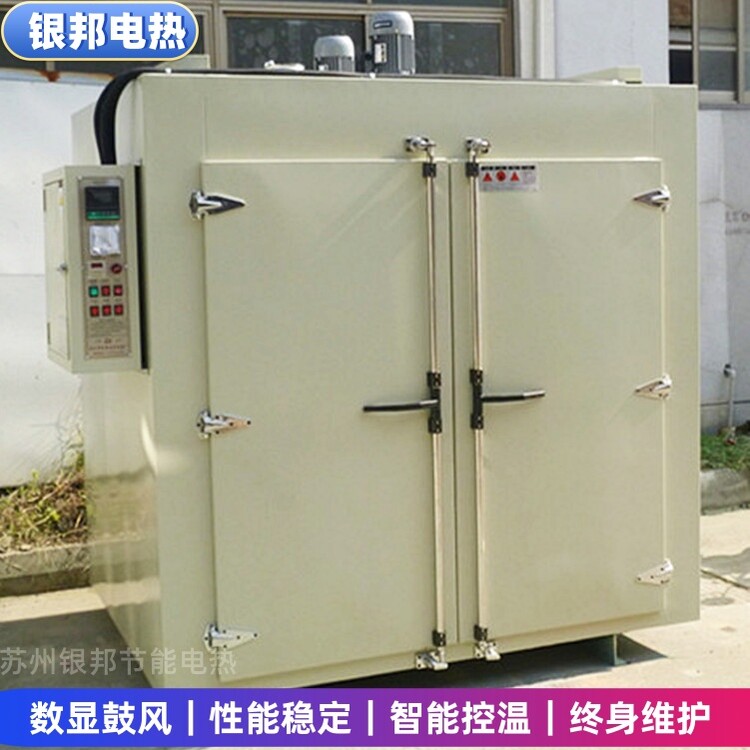

電熱鼓風石墨舟烘箱 光伏硅料石墨舟烘干爐 石墨舟模具烘烤箱—蘇州銀邦節能電熱設備有限公司！

整機結構：

1.箱體采用型鋼焊接作框架，外框采用2.0mm厚SUS304不銹鋼板，內部采用1.2mm厚316不銹鋼材料折彎焊接鉚釘拼接制作，受熱變形系數小。爐襯纖維厚度為100mm；爐襯的采用硅酸鋁保溫材料，此結構少有熱橋短路現象出現，且密封性較好，具有牢固可靠、維修方便、使用壽命長，節能效果好，爐體重量輕、爐體外過溫升小等特點。

2.內箱封板材料采用1.2mm厚316不銹鋼材料，板金折彎?rùn)C(jī)床沖孔。風道材料采用1.2mm djb 316不銹鋼材料鋼板折彎鉚釘拼接，箱體安裝接液盒，防止冷凝水和雜質掉落到烘箱內部污染石墨舟。

3.箱門過體采用1.2mm厚316不銹鋼材料，外殼采用1.5mm304不銹鋼拼接制作，內襯亦用耐火纖維針毯作隔熱和保溫材料。箱門四周嵌有紅色耐高溫硅橡膠或者硅配鋁石棉繩密封，門關閉后密封條與箱體貼緊，確保無熱量散發。箱門采用人工手動對開式，操作簡單。

4.加熱元件：箱內加熱元件采用管狀加熱器，分別布置在爐膛兩側，電阻絲的材料為鎳鉻合金絲，使用壽命長。

5.熱循環風機采用風冷離心式爐用風機。為質量和使用壽命，采用廠家生產的耐高溫風機，風壓低、風量大、真懂噪音小、使用壽命長。風扇葉輪、軸采用304不銹鋼制作，并作靜平衡與動平衡試驗。風機安裝于爐膛頂部中心位置。排風裝置為自然排風，排氣管徑150mm。

6.導流系統由導流頂罩和接風板組成。此結構的采用主要是使?fàn)t內空氣形成對流，其工作過程是當風扇開啟旋轉后，空氣即從風扇內甩出，通過頂部導流罩分流，吹到箱體兩側加熱元件上，將加熱元件產生的熱量帶走，熱空氣沿著擋風板通道流向爐腔內，再?gòu)娘L(fēng)道下層均勻穿過所有工件，使工件充分受熱，返回爐頂風道內，再結過導流罩中間的分流孔吸入風扇內，再?gòu)娘L(fēng)扇甩出…….。如此往復高速循環，使?fàn)t內溫度均勻。

7.測溫系統：每個控溫區配備一支熱電偶，K型I級熱電偶。

8.電器控制系統：溫度控制采用固態繼電器SSR+PID調控，三相過零觸發控制方式。溫度議采用智能儀表，自動控溫、恒溫并帶PID調節?？販鼐?/span>±1℃，儀表自帶超溫保護功能，時間設定裝置：HS48S-99.99定時裝置，可人工/自動開關，用于設定工作恒溫時間。時間到自動切斷加熱，風機不停止轉動，幫助散熱。

9.保護系統：

a、自動切斷加熱 b、超溫保護：超過設定溫度，蜂鳴器報警，切斷加熱，風機不停止轉動，幫助箱內散熱；c、電機與加熱鎖控制，即先鼓風后加熱，防止加熱器燒壞，造成意外；d、接地保護：結構件安全接地保護； e、電源缺相、相序保護：配有相序保護器。
