可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，一般由兩晶閘管反向連接而成。它的功能不僅是整流，還可以用作無觸點開關的快速接通或切斷；實現將直流電變流電的逆變；將一種頻率的交流電變成另一種頻率的交流電等等?？煽毓韬推渌雽?dǎo)體器件一樣，有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、科研以至商業、民用電器等方面爭相采用的元件。目前可控硅在自動控制、機電應用、工業電氣及家電等方面都有廣泛的應用。

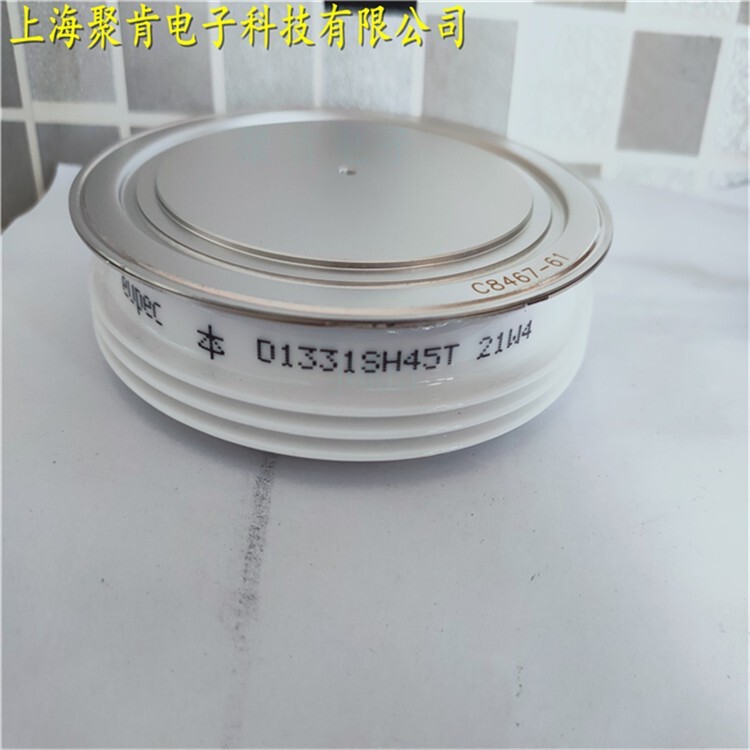

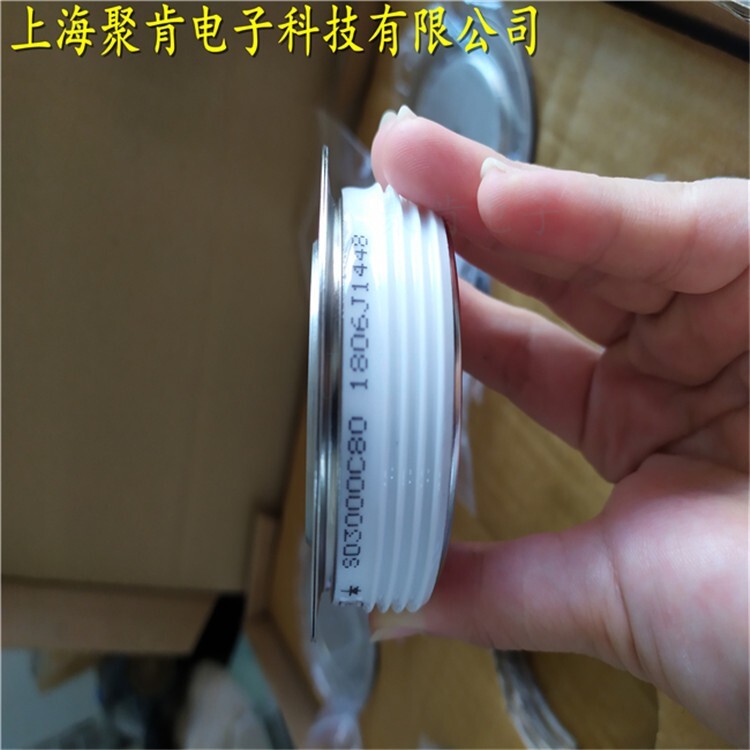

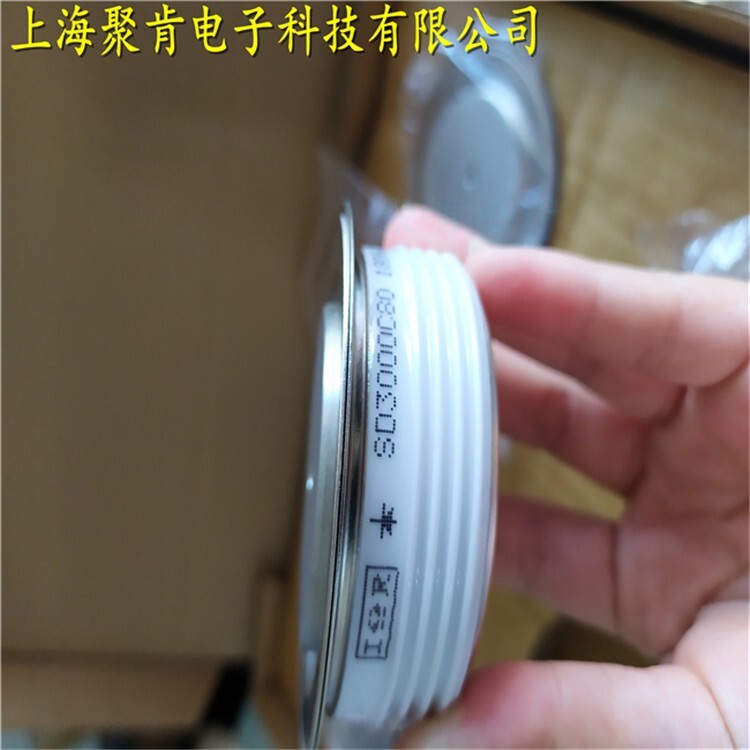

可控硅從外形上區分主要有螺旋式、平板式底式三種。螺旋式應用較多。
可控硅有三個----陽(A)、陰(C)和控制(G)，管芯是P型導體和N型導體交迭組成的四層結構，共有三個PN結，與只有一個PN結的硅整流二管在結構上迥然不同?？煽毓璧乃膶咏Y(jié)構和控制的引入，為其發揮“以小控大”的控制特性奠定了基礎?？煽毓钁?yīng)用時，只要在控制加上很小的電流或電壓，能控制很大的陽電流或電壓。目前已能制造出電流容量達幾百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。
我們可以把從陰向上數的、二、三層看面是一只N管，而二、三、四層組成另一只PNP型晶體管。其中第二、第三層為兩管交迭共用?？僧嫵鰣D1的等效電路圖。當在陽和陰之間加上一個正向電壓E，又在控制G和陰C之間(相當BG2的基一射間)輸入一個正的觸發信號，BG2將產生基電流Ib2，經放大，BG2將有一個放大了β2倍的集電電流IC2。因為BG2集電與BG1基相連，IC2又是BG1的基電流Ib1。BG1又把Ib1(Ib2)放大了β1的集電電流IC1送回BG2的基放大。如此循環放大，直到BG1、BG2完全導通。事實上這一過程是“一觸即發”的，對可控硅來說，觸發信號加到控制，可控硅立即導通。導通的時間主要決定于可控硅的性能。
可控硅一經觸發導通后，由于循環反饋的原因，流入BG2基的電流已不只是初始的Ib2，而是經過BG1、BG2放大后的電流(β1*β2*Ib2)，這一電流遠大于Ib2，足以保持BG2的持續導通。此時觸發信號即使消失，可控硅仍保持導通狀態，只有斷開電源E或降低E的輸出電壓，使BG1、BG2的集電電流小于維持導通的小值時，可控硅方可關斷。當然，如果E性反接，BG1、BG2受到反向電壓作用將處于截止?fàn)顟B(tài)。這時，即使輸入觸發信號，可控硅也不能工作。反過來，E接成正向，而觸動發信號是負的，可控硅也不能導通。另外，如果不加觸發信號，而正電壓大到超過一定值時，可控硅也會導通，但已屬于非正常工作情況了。
可控硅這種通過觸發信號(小觸發電流)來控制導通(可控硅中通過大電流)的可控特性，正是它區別于普通硅整流二管的重要特征。

可控硅有多種分類方法：
1、按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種；
2、按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅；
3、按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種；
4、按電流容量分類：可控硅按電流容量可分為大功率可控硅、率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝；
5、按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅；
6、過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，是過零點才觸發，導通可控硅；
7、非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。

可控硅的工作原理：
1、雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點；
2、雙向可控硅除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，它的型號，在我國一般用“3CTS”或“KS”表示；
3、用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列就可以工作。

可控硅的工作原理為：
1、要使晶閘管導通，一是在它的陽極A與陰極K之間外加正向電壓，二是在它的控制極G與陰極K之間輸入一個正向觸發電壓。晶閘管導通后，松開按鈕開關，去掉觸發電壓，仍然維持導通狀態；
2、如果陽極或控制極外加的是反向電壓，晶閘管就不能導通?？刂茦O的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。使導通的晶閘管關斷，可以斷開陽極電源或使陽極電流小于維持導通的小值（稱為維持電流）。如果晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。

小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚?，這與指針式萬用表的表筆接法剛好相反。
半導體是一種具有性質的物質，它不像導體一樣能夠完全導電，又不像絕緣體那樣不能導電，它介于兩者之間，所以稱為半導體。半導體重要的兩種元素是硅（讀“gui”）和鍺（讀“zhe”）。我們常聽說的美國硅谷，就是因為起先那里有好多家半導體廠商。
二極管應該算是半導體器件家族中的元老了。很久以前，人們熱衷于裝配一種礦石收音機來收聽無線電廣播，這種礦石后來就被做成了晶體二極管。
窗體
產品廣泛應用于電焊機、變頻器、馬達控制器、電力操作電源、電鍍電源、UPS、EPS、紡織機械、高頻感應加熱、變頻電源、開關電源、航天航空、機場設施、碼頭裝卸、電機調速、礦山焊機、鉆井機械、逆變電源、通信電源、車載電源等提供的服務，并在自動化控制、科研、石油勘測、 機械、消防行業、儀器儀表、通信業、船舶工業、等等，憑借著的產品，良好的信譽，的服務,竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

晶閘管的檢測
1、判別各電極：根據普通晶閘管的結構可知，其門極G與陰極K極之間為一個PN結，具有單向?qū)щ娞匦裕枠OA與門極之間有兩個反極性串聯的PN結。因此，通過用萬用表的R×100或R×1 k Q檔測量普通晶閘管各引腳之間的電阻值，即能確定三個電極。具體方法是：將萬用表黑表筆任接晶閘管某一極，紅表筆依次去觸碰另外兩個電極。若測量結果有一次阻值為幾千歐姆(kΩ)，而另一次阻值為幾百歐姆(Ω)，則可判定黑表筆接的是門極G。在阻值為幾百歐姆的測量中，紅表筆接的是陰極K，而在阻值為幾千歐姆的那次測量中，紅表筆接的是陽極A，若兩次測出的阻值均很大，則說明黑表筆接的不是門極G，應用同樣方法改測其他電極，直到找出三個電極為止。也可以測任兩腳之間的正、反向電阻，若正、反向電阻均接近無窮大，則兩極即為陽極A和陰極K，而另一腳即為門極G。普通晶閘管也可以根據其封裝形式來判斷出各電極。 螺栓形普通晶閘管的螺栓一端為陽極A，較細的引線端為門極G，較粗的引線端為陰極K。平板形普通晶閘管的引出線端為門極G，平面端為陽極A，另一端為陰極K。金屬殼封裝(T0—3)的普通晶閘管，其外殼為陽極A。塑封(T0—220)的普通晶閘管的中間引腳為陽極A，且多與自帶散熱片相連。
2、觸發能力檢測：對于小功率(工作電流為5 A以下)的普通晶閘管，可用萬用表R×1檔測量。測量時黑表筆接陽極A，紅表筆接陰極K，此時表針不動，顯示阻值為無窮大(∞)。用鑷子或?qū)Ь€將晶閘管的陽極A與門極短路(見圖2)，相當于給G極加上正向觸發電壓，此時若電阻值為幾歐姆至幾十歐姆(具體阻值根據晶閘管的型號不同會有所差異)，則表明晶閘管因正向觸發而導通。再斷開A極與G極的連接(A、K極上的表筆不動，只將G極的觸發電壓斷掉)。若表針示值仍保持在幾歐姆至幾十歐姆的位置不動，則說明此晶閘管的觸發性能良好。
