H X O 深圳MF金屬膜固定電阻器
金屬膜電阻 MF電阻器 金屬膜電阻價格 金屬膜電阻哪家好

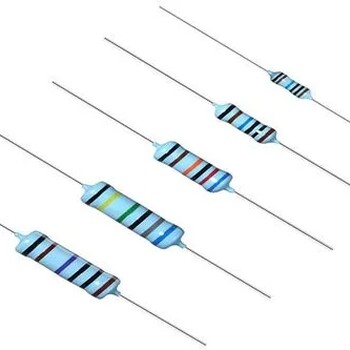

■METAL FILM FIXED RESISTOR 金屬膜固定電阻
■穩定度等級 　1%.0.5%.0.25%.0.1%
■ 產品阻值范圍寬，精度高 　0.1歐---10M歐
■ 包裝、 　可供散裝.編帶.(26MM.52MM).成型剪腳

★ 適用標準：
▲ GB/T5729(IEC115-1)電子設備用固定電阻器，一部分：總規范.日本JIS標準
▲ Q/RU270-2003(企業標準) 金屬膜電阻器詳細規范 評定水平E

結構:1.瓷心.
2.金屬皮膜
3.端帽
4.高絕緣與耐溶劑之環氧樹脂
5.焊錫良好的導線.

★ 外形尺寸：
型號 阻體尺寸
(max) 引線尺寸
D±1 L±1 d±0.05 l±1
1/8W(1/6W)1/4WS 1.5 3.2 0.40 26
1/4W 1/2WS 2.3 6.2 0.43 26
1/2W 1WS 2.8 8.5 0.50 26
1W 2WS 3.8 10.5 0.6 26
2W 3WS 4.3 14.5 0.65 26
3W 5WS 5.5 16.5 0.70 30
5W 7WS 8 24.5 0.75 35

★ 主要技術指標：■METAL FILM FIXED RESISTOR 金屬膜固定電阻

型號 額定功耗
(W) 阻值范圍
(Ω) 阻值允許偏差
±(%) 電阻溫度系數
±(×10-6/℃) 元件極限電壓
(V) 絕緣電壓
(直流或交流峰值)
(V)
1/8W
1/4WS 0.16 0.1—10M 1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D) 5-100 150 500
1/4W 1/2WS 0.25 0.1—10M 1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D) 5-100 250 500

1/2W 1WS 0.5 0.1—10M 1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D) 5-100 350 500
1W 2WS 1.0 0.1—10M 1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D) 5-100 500 500
2W 3WS 2.0 0.1—10M 1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D) 5-100 750 500
3W 5WS 3.0 0.1—10M 1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D) 5-100 800 500
★ 主要檢驗項目、檢驗方法及性能要求
檢驗項目 性能要求 檢驗方法
電阻溫度系數 ±(5-100)×10-6/℃ -55℃~+155℃
室溫耐久性 ±（1%R+0.1Ω） VR(或Umax）1000h
耐電壓 無擊穿或飛弧 V型塊法，施加交流電壓其峰值為絕緣電壓值的
1.42倍 ，t=1min
可焊性 焊料的自由流動并與引線潤濕為可焊性良好 槽溫：235±5℃ 浸入時間：2±5s
過載 ±（0.5%R+0.05Ω） 施加2.5VR(或Umax) 持續時間：5S
引出端強度 ±（0.5%R+0.05Ω） 拉力：<0.5W:10N；1W-3W:22.2N
彎曲：2次
扭轉：180° 2次
耐焊接熱 ±（0.5%R+0.05Ω） 槽溫：350±10℃ 浸入時間：3.5±5S
溫度快速變化 ±（0.5%R+0.05Ω） -55℃/+125℃ 5次循環
振動 ±（0.5%R+0.05Ω） 頻率：10Hz~500Hz 振幅：0.75mm或98m/s2(取較小者) 總持續時間：6h
氣候順序 ±（1%R+0.1Ω） 干熱 循環濕熱(一個循環) 寒冷
低氣壓 循環濕熱(其余循環) 直流負荷
穩態濕熱 ±（1%R+0.1Ω） V=0.1√PR T=40±2℃ 相對濕度(90~95)% 時間：56天
上限類別溫度耐久性 ±（1%R+0.1Ω） V=0 T=155℃ 時間：1000h
放電試驗 ±20% <0.5W:1mΩ~68mΩ,1W-3W:100KΩ~68mΩ 按UL1676第6.3條..施加U=10KV、電容Cd=0.001μf，脈沖周期T=5秒，共50次

主營產品: 碳膜金屬膜氧化膜電阻,鋁殼水泥線繞功率電阻,線繞功率電阻,變頻器電阻器

深圳市華鑫歐電子有限公司是從事各類元器件、電子材料、電子設備的設計、研發、生產和經營的企業。公司主要產品有：傳統插件色環電阻器、模壓型電阻器、精密采樣電阻器、精密電阻器、精密電阻網絡、線繞電阻器、功率型鋁外殼電阻器、功率型水泥瓷殼電阻器、低阻電阻器、分流器等。產品廣泛應用于、、交通、鐵路、電氣、廣播通訊、儀器儀表、家用電器、電力機車、電力電源等領域。 　　公司自成立以來，致力于電子元器件的研制、開發、生產和銷售。公司擁有的制造技術，并配備了的生產設備和檢測測量設備。每只電阻器在生產全過程中均受到嚴格的電氣、機械及外觀的檢驗。產品具有嚴格的質量體系，主導產品均采用IEC國際標準，多項產品可通過安全認證并符合歐盟RoHS標準。

•

  深圳10W音響用RX21批發線繞電阻價格哪家好

  0.45元

  產品名：電源配件

•

  深圳RX21繞線電阻6W100R線繞電阻器

  0.55元

  產品名：電源配件

•

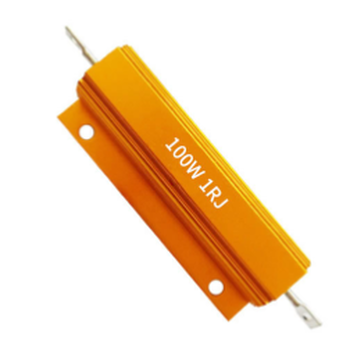

  深圳RX24黃金鋁殼功率線繞電阻器100W
