PUE-1000型焦?fàn)t煤氣電捕焦氧含量分析儀-廠家直售

一、PUE-1000型焦?fàn)t煤氣電捕焦氧含量分析儀技術參數和說明：
技術參數：（焦?fàn)t煤氣電捕焦器現場采樣分析點工況）
取樣點位置：焦?fàn)t煤氣電捕焦器出口
分析參數： O2（可選擇分析原理：電化學，磁氧或者激光分析儀，其價格有較大差異）
測量范圍： O2：0-2%（當達到1%O2輸出報警節點信號，自由設定）
被測煤氣溫度：40～60℃
含塵量：微量
含水量：中等
含焦油量：少量
其他腐蝕成份（S O2）：少量
結晶物（萘）：少量
管道壓力：微正壓

二、裝置系統組成及技術參數

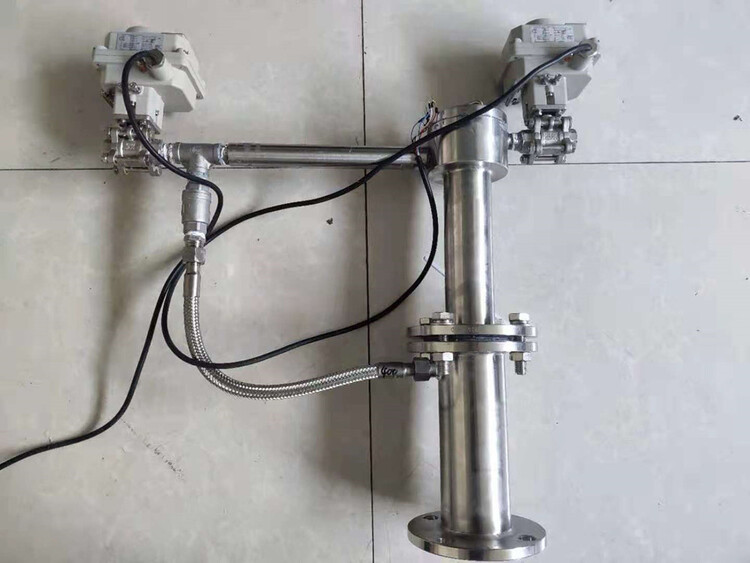

1、取樣器組件

由取樣探頭、制冷裝置等組成，輸樣管為透明防腐管。

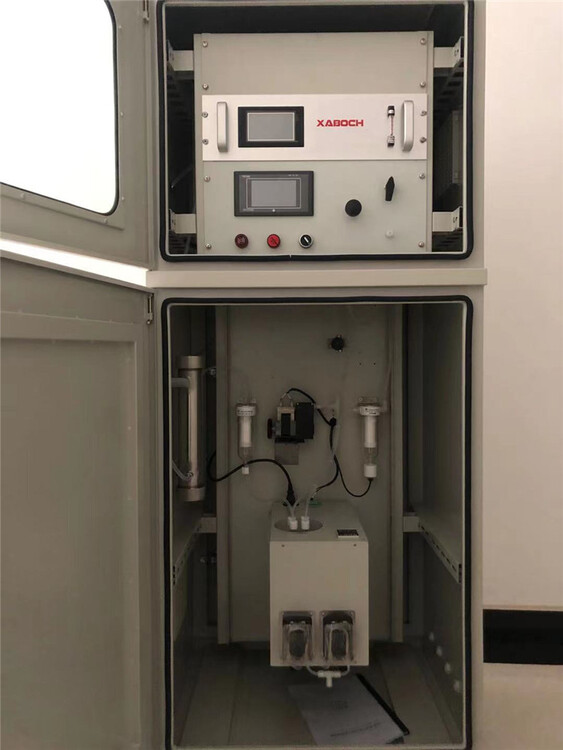

    2、分析柜組件及裝置技術參數

由前處理單元、供電單元、分析校對單元組成。

（1）前處理單元包括： 過濾器組件（除奈、焦油）、氣液分離器、除濕器、抽氣泵（進口部件）、精除硫管、流量調節器、等。通過粗、細三級過濾和分離、吸收粉塵、焦油、奈、酸霧、冷卻除濕水份的綜合凈化處理，提供分析儀器超凈的分析氣源。

（2）供電及控制單元包括： 電源控制盤（包括空氣開關、接線端子、）、輸出故障報警接點信號；具有數據采集、自動處理氧氣成份含量越限報警功能?？刂芇LC、二位三通電磁閥等。

（3）分析單元包括：PUE-100型氧量分析儀（進口傳感器）、流量計、流路切換閥、標準樣氣等。

（4）越限報警功能： 分析儀對凈化后的煤氣樣品進行連續在線分析，輸出4-20mA信號和無源觸電信號。若氧濃度越，裝置立即輸出報警接點信號（無源接點，容量1A），確保電捕焦器設備安全運行。

 （5）測量范圍及分析精度： 測量對象及量程：   0-2% O2    精    度：≤±1%F.S   線性誤差: ≤±1%F.S 裝置系統響應時間：T90＜15S

（6）信號輸出： 現場所大屏液晶數字顯示O2含量并以 4—20mA成份信號隔離輸出給上位機或DCS。超限報警、聯鎖、故障報警信號輸出及容量： 氧濃度越限報警值在儀表量程范圍內分別可設定（出廠時設定濃度報警值：0.80%,O2）報警信號輸出無源接點，容量：220VAC，1A

（7）裝置預處理功能 不銹鋼取樣探頭、三級除塵、除硫、除萘、除焦油、除酸霧、除水份、穩壓、穩流、快速放散、粉塵凈化精度≤0.1u

（8）裝置維護周期：≥30天

三、PUE-1000型焦?fàn)t煤氣電捕焦氧含量分析儀選型

選型一、（進口日本費加羅電化學原理傳感器）

技術參數：

◆.  測量范圍： 0.00～25%O2 （量程可選）

◆.  精    度：≤±2％F.S；

◆. 穩 定 性：零點漂移≤±1％F.S/7d；

量程漂移≤±1％F.S/7d；

◆. 重 復 性：≤±1％；

◆.  分 辨 率：0.01% ；

◆. 觸點容量：220VAC，1A   24VDC，1A；

◆. 輸出信號：4～20mA；

◆. 工作環境：溫度：－5℃～＋45℃；

    濕度：≤90%RH；

◆.  工作電源：220VAC±10%，50Hz±5%；

◆.  使用壽命：3年

◆. 重    量：約4.6kg;

選型二、（原裝進口西門子磁壓式分析儀，需要參比氣）

技術參數：

◆.  測量范圍： 0.000～2/25/50/O2 （量程可選）

◆.  精    度：≤±1％F.S；

◆. 穩 定 性：零點漂移≤±1％F.S/7d；

量程漂移≤±1％F.S/7d；

◆. 重 復 性：≤±1％；

◆.  分 辨 率：0.001% ；

◆. 觸點容量：220VAC，1A   24VDC，1A；

◆. 輸出信號：4～20mA；

◆. 工作環境：溫度：－5℃～＋45℃；

        濕度：≤90%RH；

◆.  工作電源：220VAC±10%，50Hz±5%；

◆.  使用壽命：5年

◆. 重    量：7.6kg;

選型三、（原裝進口芬蘭激光分析儀）

◆.  測量范圍： 0.00～5%O2

◆.  精    度：≤±1％F.S；

◆. 穩 定 性：零點漂移≤±1％F.S/7d；

量程漂移≤±1％F.S/7d；

◆. 重 復 性：≤±1％；

◆.  分 辨 率：0.01% ；

◆. 觸點容量：220VAC，1A   24VDC，1A；

◆. 輸出信號：4～20mA；

◆. 工作環境：溫度：－5℃～＋45℃；

        濕度：≤90%RH；

◆.  工作電源：220VAC±10%，50Hz±5%；

◆.  使用壽命：10年

◆. 重    量：5.6kg;

PUE-1000型焦?fàn)t煤氣電捕焦氧含量分析儀已在國內多家焦化行業的煤氣脫萘裝置上投入運行，分析取樣點在電捕集器出口。投用以來，運行比較穩定，維護工作量大大降低。特別是預處理系統處理效果很好，了分析儀的準確分析，同時也了電捕集器的安全、穩定運行。

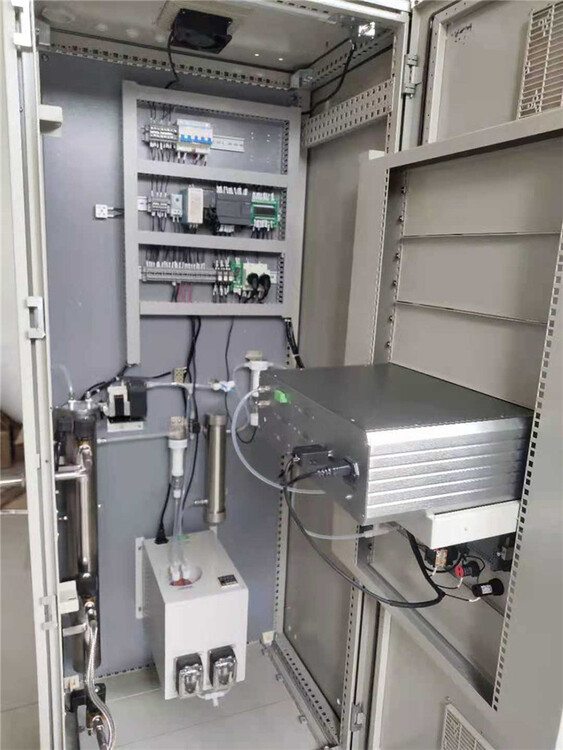

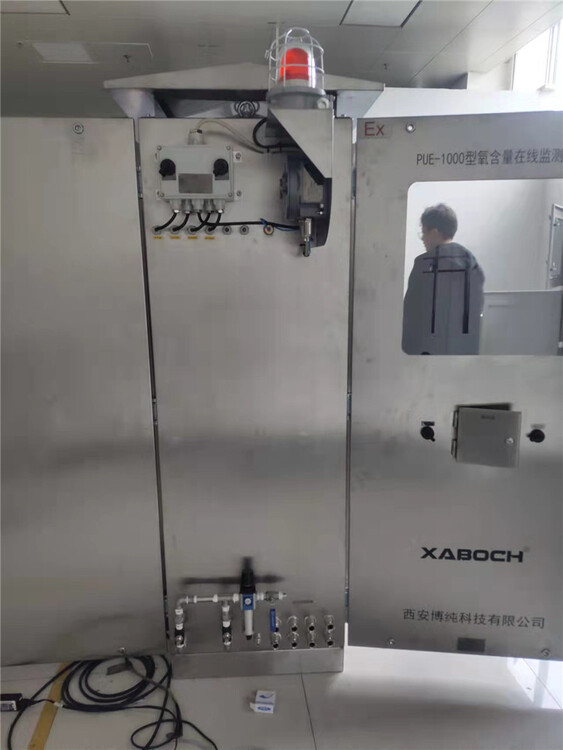

本裝置是按“交鑰匙式”工程設計。裝置除取樣器外和過濾器組件，樣氣的預處理單元、供電單元和分析校對單元均置于分析柜內，出廠前已調試完畢?，F(xiàn)場只需用戶安裝探頭、輔設取樣線、外圍電源和分析柜就位即可。到時供方來技術人員到現場指導按裝和調試。

詳細資料請聯系西安博純科技有限公司  張經理
