氣動水井鉆機 鉆機地質勘探

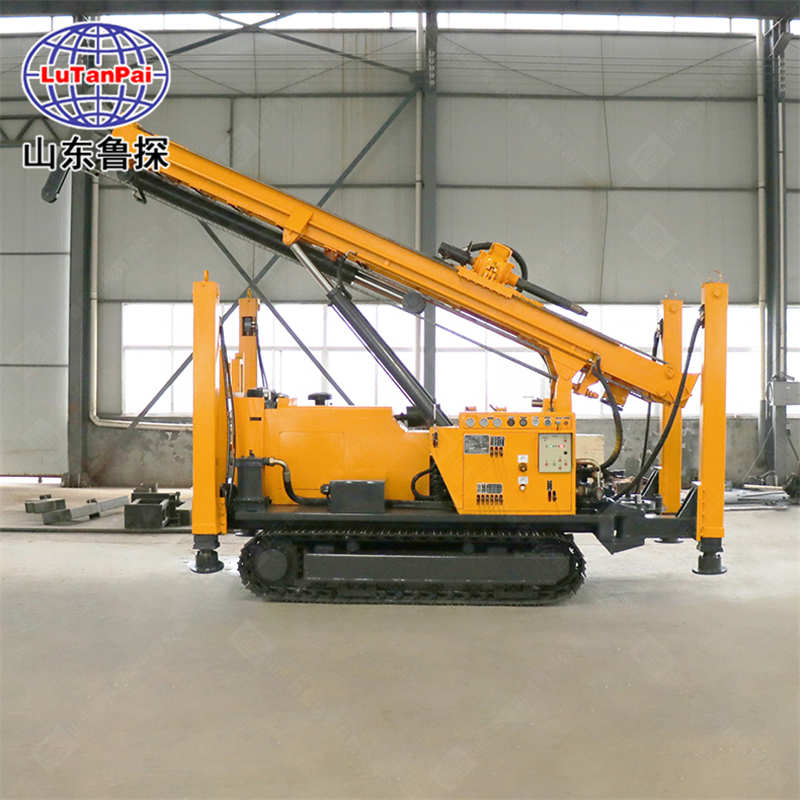

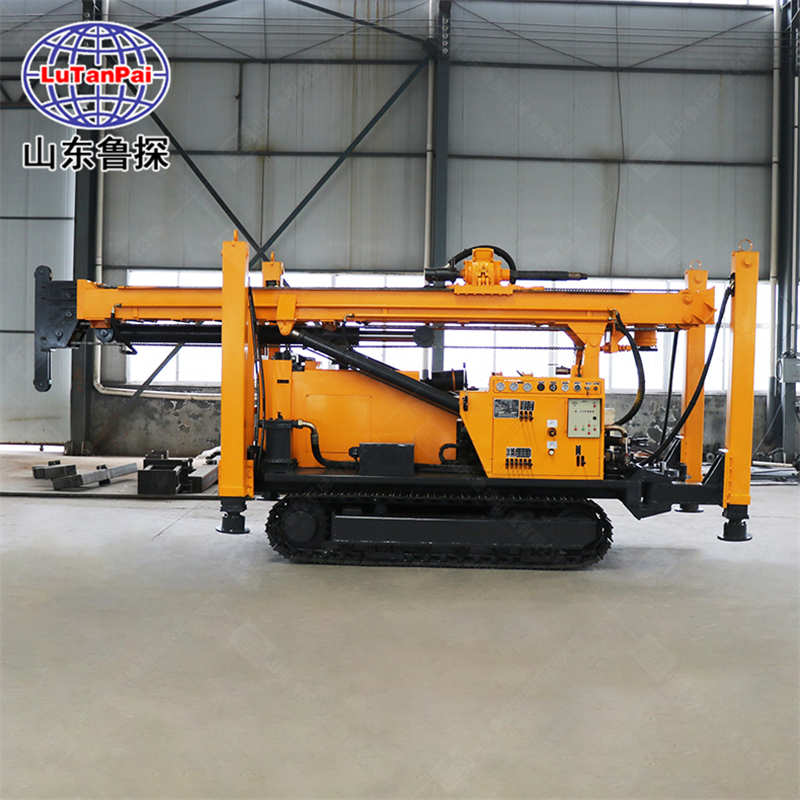

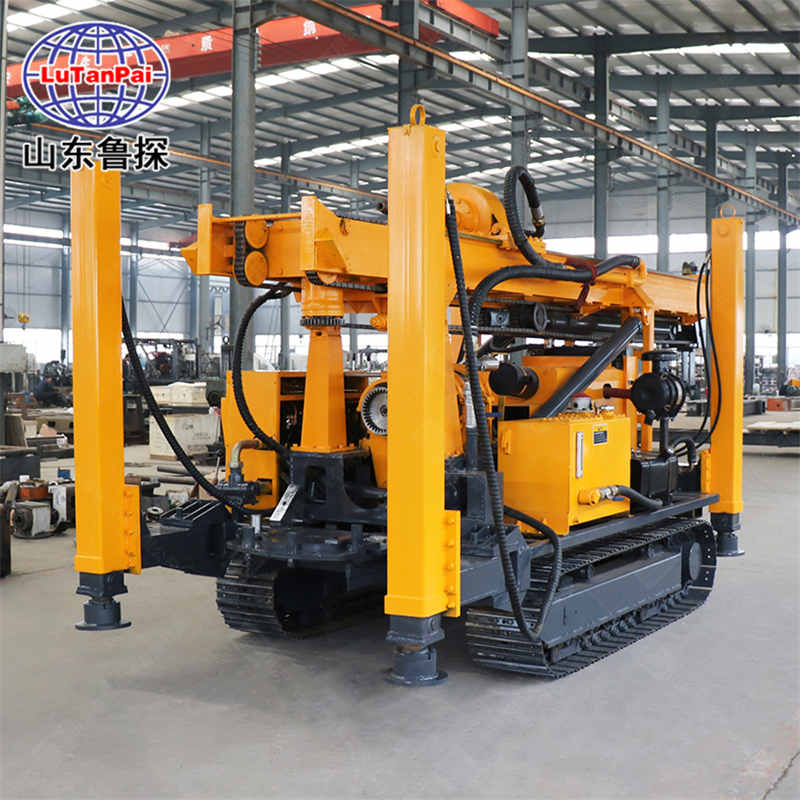

JDL-400機械式頂驅水氣兩用鉆機
一、JDL-400機械式頂驅水氣兩用鉆機簡介
JDL-400型鉆機是一種集水鉆、氣鉆于一體的機械頂驅水井鉆鑿設備，解決了土層氣鉆空氣潛孔錘鉆進困難，堅硬巖石層、礫石、卵石層水鉆泥漿鉆進施工效率低的問題，水氣兩用鉆機適應各種地層，鉆孔。
二、JDL-400機械式頂驅水氣兩用鉆機特點
1、配備液壓鋼制履帶，越野能力強勁；
2、配置4條液壓方管高支腿，用于輔助支撐和上下車；
3、鉆機左右分別配有鉆桿架和腳踏板，設計人性化；
4、鉆機前端配有輔助卸桿油缸，松動鉆桿方便；
5、鉆機采用雙聯油泵供油，液壓系統利用分流合流技術，動力頭上升下降迅速；
6、液壓油泵與動力采用聯軸器直連，鉆機爬坡和移動有力；
7、采用AMT手自一體變速箱，其轉速范圍和扭矩可同時滿足水氣鉆進；
8、配置電控?fù)Q擋器，一鍵操作可快速切換轉速、正反轉，并可點動。
三、JDL-400機械式頂驅水氣兩用鉆機技術參數
JDL-400機械式頂驅水氣兩用鉆機 | ||
工作地層 | 松散土層及基巖（硬度F6~20） | |
鉆進方式 | 頂驅機械回轉液壓推進，泥漿鉆進或氣動潛孔錘鉆進。 | |
鉆進能力 | Φ50水鉆鉆桿泥漿鉆進 | 1200m |
NQ繩索鉆進 | 800m | |
Φ76Q氣動鉆桿氣動鉆進 | 400m | |
鉆孔直徑 | 0-Φ350 | |
動力 | 柴油機型 | YN33GBZ |
額定功率 | 76kw | |
額定轉速 | 2400rpm | |
動力頭 | 回轉轉速 | 14~650r/min |
扭矩 | 0-13400N.m | |
給進系統 | 升降力 | 18T |
推進力 | 9T | |
卷揚機 | 液壓工具卷揚機（選配） | 1.5T |
機械卷揚 | 4.5T | |
鉆桿 | 鉆桿直徑 | Φ50/Φ76/Φ89/Φ102 |
鉆桿長度 | 3000mm | |
履帶底盤 | 行走速度 | 0~2km/h |
爬坡能力 | 20° | |
整機尺寸 | 運輸狀態 | 5600*2120*2650mm |
工作狀態 | 3800*3250*6700mm | |
整機重量 | 8000kg | |
配套空壓機 | 耗氣總量 | 16~35m3/min |
工作風壓 | 10.5~24.6bar | |
注：以上參數如有改動，恕不另行通知。
山東魯探機械有限公司供應機械式頂驅水氣兩用鉆機，主要型號有JDL-300、JDL-350、JDL-400。
