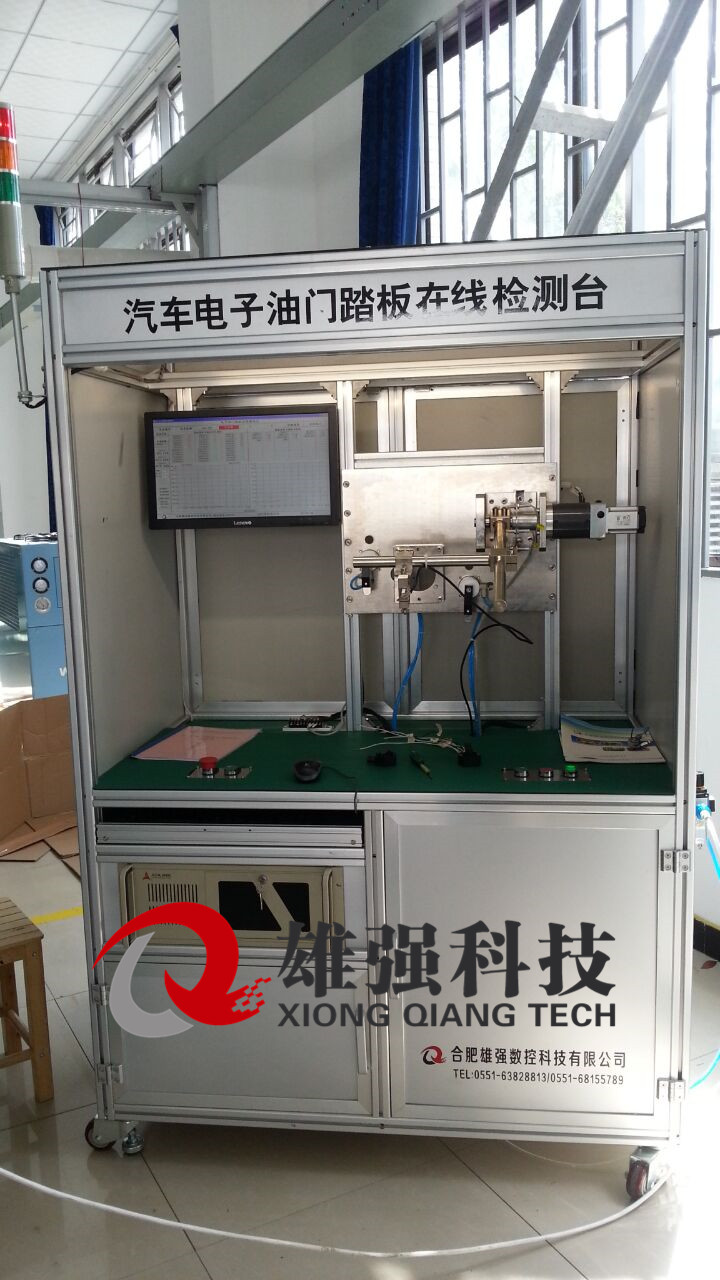

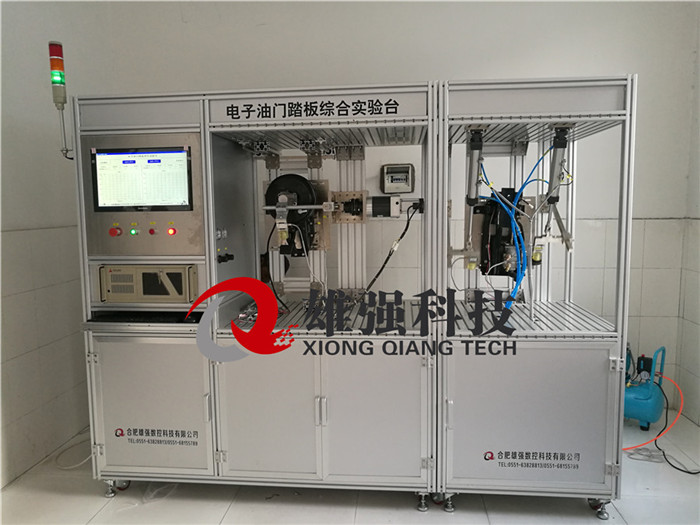

合肥雄強數控制作電子油門踏板系列全套產品檢測臺！歡迎來電來函咨詢！電子踏板系列檢測臺！響應時間檢測！

1.1.1 返回響應時間

將電子油門踏板總成模擬實車安裝方式進行固定，在4.7.3規定的溫度下存儲2h后，將踏板從初始位置分別加載至全行程的20%、50%、100%，然后突然釋放，記錄從各加載位置與返回到初始位置之間的時間。

注：返回響應時間如在低溫箱外進行測試，應將樣品從低溫箱內取出后在5min內完成。

1.1.2 返回定位性能

將電子油門踏板總成模擬實車安裝方式進行固定，在試驗電壓下，先測量初始位置的信號輸出，再將踏板從初始位置壓到全行程位置，然后突然釋放到初始位置，共進行5000次循環。

1.1.1 剛度

a)  將電子油門踏板總成模擬實車安裝方式進行固定，在垂直于踏板表面、過踏板幾何中心點處，以20mm~30mm/min的速度施加300N±10N的正向力，如圖4所示。

b) 將電子油門踏板總成模擬實車安裝方式進行固定，在垂直于踏板表面、過踏板幾何中心點處，以20mm~30mm/min的速度施加100N±10N的側向力，如圖6所示。

1.1.2 返回響應時間

將電子油門踏板總成模擬實車安裝方式進行固定，在4.7.3規定的溫度下存儲2h后，將踏板從初始位置分別加載至全行程的20%、50%、100%，然后突然釋放，記錄從各加載位置與返回到初始位置之間的時間。

注：返回響應時間如在低溫箱外進行測試，應將樣品從低溫箱內取出后在5min內完成。

1.1.3 返回定位性能

將電子油門踏板總成模擬實車安裝方式進行固定，在試驗電壓下，先測量初始位置的信號輸出，再將踏板從初始位置壓到全行程位置，然后突然釋放到初始位置，共進行5000次循環。

1.1 電氣性能

1.1

1.1.1 過電壓

將踏板傳感器接16V±0.2V，持續電壓60min，踏板不得被損壞，再將踏板總成放置到性能試驗臺上進行功能測試。

1.1.2 電源反接

將踏板傳感器反接5V±0.2V電壓，持續60s，踏板不得被損壞，再將踏板總成放置到性能試驗臺上進行功能測試。

1.1.3 短路

將踏板傳感器短接16V±0.2V，持續60min的短接試驗，踏板不得被損壞，再將踏板總成放置到性能試驗臺上進行功能測試。

1.1.4 絕緣耐壓

將個終端之間斷塊，在各針腳之間加50HZ，500V的交流電壓，持續60S。

1.2  環境性能

1.2

1.2.1 耐高溫靜置試驗

 將樣品在85±2℃的環境溫度中放置96小時后，在此溫度下使踏板在整個工作行程上動作5次, 觀察踏板在運動過程中是否有干涉、卡阻現象和異常響聲。再在常溫下放置24h后，樣件應符合4.3、4.4、4.5的規定。

1.2.2 耐低溫靜置試驗

將樣品在-40±2℃的環境溫度中放置96小時后，在此溫度下使踏板在整個工作行程上動作5次, 觀察踏板在運動過程中是否有干涉、卡阻現象和異常響聲。再在常溫下放置24h后，樣件應符合4.3、4.4、4.5的規定。

1.2.3 耐溫度慢速變化試驗

   如圖7所示，在-40℃—+80℃之間變化，循環20次。再在常溫下放置24h后，樣件應符合4.3、4.4、4.5的規定。

圖7 耐溫度慢速變化試驗

1.2.4 耐溫度沖擊試驗

在-40℃—+80℃之間變化，單次試驗時間為60min(低溫30min、高溫30min)，轉換時間小于5 min，循環300次。再在常溫下放置24h后，樣件應符合4.3、4.4、4.5的規定。

1.2.5 耐濕性試驗

在圖8所示的溫度變化區間內，相對濕度為65%~95%的環境下連續放置持續12個循環（注試驗時輸出端插好配套的接插件）。再在常溫下放置24h后，樣件應符合4.3、4.4、4.5的規定。

圖8 耐濕熱循環試驗

1.2.6 鹽霧試驗

將試驗樣品外表面清洗后按要求放入鹽霧試驗箱內（注試驗時輸出端插好配套的接插件），按GB/T 10125中的中性鹽霧試驗要求進行連續噴霧24小時試驗后，按GB/T 10125要求對樣品進行清洗和烘干，然后檢查并記錄樣品表面的腐蝕情況。試驗后樣件應符合4.3、4.4、4.5的規定。

1.2.7 粉塵試驗

將灰塵均勻灑入試驗槽內，攪拌一定時間之后，停止一定的時間，這樣是一個循環，試驗反復循環進行。試驗樣件狀態：中間直徑6.6μm -8.6μm，灰塵濃度：3.000mg/m 以上，攪動時間：5s,停止時間：15min,反復合計試驗時間：8h。試驗后樣件應符合4.3、4.4、4.5的規定。

1.2.8 振動試驗

將電子油門踏板總成模擬實車安裝方式進行固定，按下列程序和方法進行振動試驗：

a) 振動頻率：10Hz~1000Hz；

b) 加速度均方根值：27.8 m/s²;

c) 頻率與PSD曲線及參數見圖X、表2;

d) 振動方向：安裝方向X、Y、Z三軸；

e) 振動時間：每軸向8h（共24h）；

電子踏板返回響應時間直接影響到產品特性參數，電子踏板系列返回響應時間全系列檢測
