超聲波模具振動節點設計：焊頭、變幅桿均被設計為一個工作頻率的半波長諧振體，在工作狀態下，兩個端面的振幅大，應力小，而相當于中間位置的節點振幅為零，應力大。節點位置一般設計為固定位，但通常的固定位設計時厚度要大于3mm，或者是凹槽固定，所以固定位并不是一定為零振幅，這樣就會引致一些叫聲和一部分的能量損失，對于叫聲通常用橡膠圈同其它部件隔離，或采用隔聲材料進行屏蔽，能量損失在設計模具振幅參數時予以考慮。

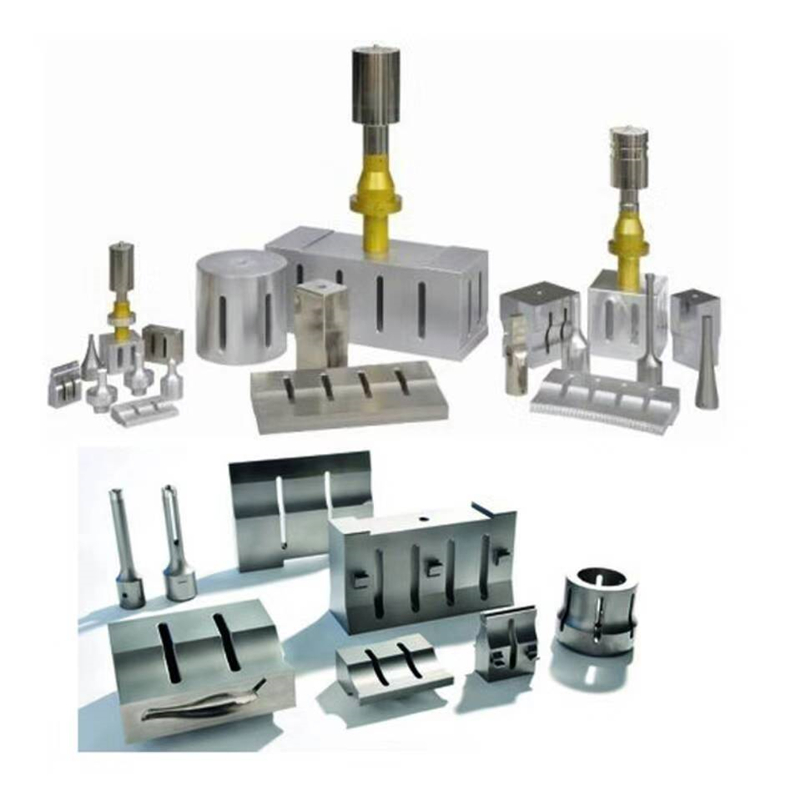

　　我們生產的每一套焊頭和模具，不管是標準產品還是根據客戶要求定制的，都是用好的材料制成的同時經過反復的測試。焊頭的外形、強度以及音頻等各種參數經過多次試驗，能符合為嚴格的標準，焊頭和模具達到完匹配。

　　模具頻率參數設計：超聲波焊接機都有一個中心頻率，例如20KHz、40KHz等，焊接機的工作頻率主要由換能器（Transducer）、變幅桿（Booster）、和焊頭（Horn）的機械共振頻率所決定，發生器的頻率根據機械共振頻率調整，以達到一致，使焊頭工作在諧振狀態，每一個部份都設計成一個半波長的諧振體。發生器及機械共振頻率都有一個諧振工作范圍，如一般設定為±0.5KHz，在此范圍內焊接機基本都能正常工作.其制作每一個焊頭時，都會對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小于0.1KHZ，如 20KHz 焊頭，焊頭的頻率會控制在19.90—20.10 KHz，誤差為5‰。

　　超音波模具適用行業：

　　超聲波模具主要用于電子通迅,玩具,文具,日用品,禮品,汽車等行業等。超音波模具根據產品的形狀，定做。不同規格的熱熔制具，超音波模具機身緊湊，占用空間小，移動方便 超音波機器模具一體式設計，優化了因調試模具造成的產品報廢。
