產品別名 |
開關降壓型恒流芯片,內置MOS開關降壓芯片,LED恒流驅動芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
LED恒流驅動 |
封裝 |
ESOP-8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
深圳芯鼎盛TX6114內置MOS開關降壓型LED恒流驅動控制器芯片
TX6114 內置 功率 MOS 開關降壓型、高亮度 LED 恒流驅動控制器。
芯片通過一個外接電阻設定輸出電流， 大輸出電流可達 2.。
外圍只需很少的元件就可實現降壓、恒流驅動功能， 并可以通過 DIM 引腳實現輝度控制功能。
系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫?，對輸入電壓具有很高的抑制比，其電感電流紋波為 20%，且高工作頻率可達 1MHz。
該芯片特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從 5.5V-40V。
芯片內部集成了過溫保護電路， 當芯片達到過溫保護點時，系統立即進入過溫保護模式，并降低輸入電流以提高系統可靠性。
芯片還特別內置了一個 LDO，其輸出電壓為 5V，大可提供 5mA 電流輸出，散熱片內置 SW 腳。
芯片采用 ESOP8 封裝。
TX6114參數：
輸入電壓：12-30V
輸出電壓：9V
輸出電流：2A
工作頻率：高 1MHz
轉換效率：96%
芯片封裝：ESOP-8
TX6114應用領域：
消費類電子產品
LED 照明
LED 背光

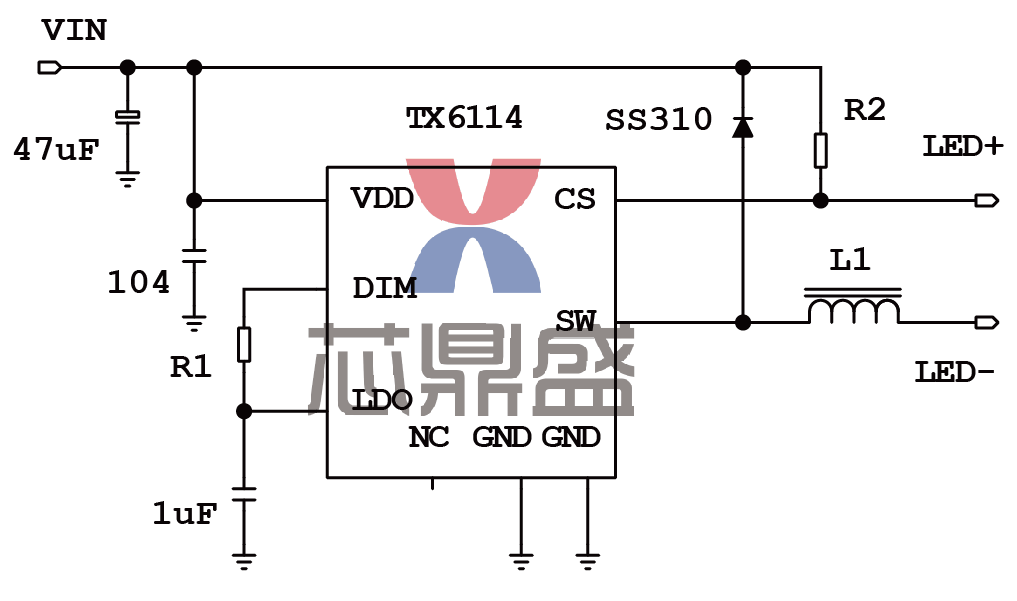

開關降壓型恒流芯片TX6114 DEMO板 應用原理圖
TX6114 DEMO板 PCB圖

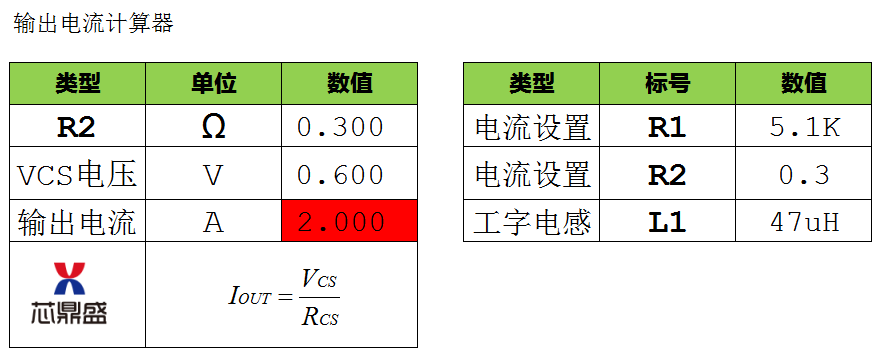

LED恒流驅動芯片TX6114 輸出電流計算器
