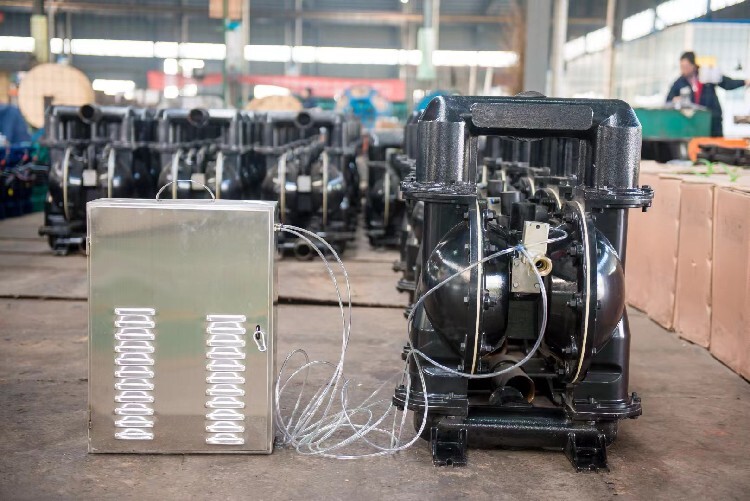

關鍵詞	BQG礦用氣動隔膜泵
所在地	山東濟寧魚臺縣經濟開發區

產品詳細介紹

環境使用條件
（1）輸送任何可流動性物料，介質濃度（體積比）不得超過15%。（2）含固體顆粒的大直徑不超過9mm。（3）工作環境溫度（5～50）℃。（4）輸送介質的PH在6～8范圍內。（5）輸送介質溫度不超過50℃。（6）適用氣壓范圍0.4MPa～0.8MPa，
（7）大干吸高度：≥8.2m。
（8）噪聲級：≤85分貝。

氣體和潤滑油要求
（1）氣體不應超過0.8Mpa，若超過，可能會導致泵發生故障，造成人員或財產損失。
（2）氣體中不應有超過30mm的顆粒物，在裝配時，所有接觸面均有潤滑脂裝涂，其他時候不需要任何潤滑。
（3）如果使用含有潤滑油的氣體，請氣體和泵體使用的O型圈和密封件相容。

隔膜泵的流量特性是指介質流過閥門的相對流量與位移（閥門的相對開度）間的關系，理想流量特性主要有直線、等百分比（對數）、拋物線和快開等4種。常用的理想流量特性只有直線、等百分比（對數）、快開三種。具體從下幾方面考慮：①從調節系統的調節質量分析并選擇；②從工藝配管情況考慮；③從負荷變化情況分析。

閥體類型是隔膜泵選擇中重要的環節。隔膜泵閥體種類很多。

（1）閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

（2）耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時。

（3）耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

（4）介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

氣動隔膜泵缸頭部分主要由一隔膜片將被輸送的液體和工作液體分開，當隔膜片向傳動機構一邊運動，泵缸內工作時為負壓而吸入液體，當隔膜片向另一邊運動時，則排出液體。被輸送的液體在泵缸內被膜片與工作液體隔開，只與泵缸、吸入閥、排出閥及膜片的泵內一側接觸，而不接觸柱塞以及密封裝置，這就使柱塞等重要零件完全在油介質中工作，處于良好的工作狀態。

在泵的兩個對稱工作腔中中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。

隔膜泵設備系統，由一個或多個雙側泵組成，例如一個氣動雙隔膜泵。泵上的集合管分開，使泵的每一側泵出多成分材料中的一種成分，一個積累器與兩側的輸出相連，使泵的異相輸出變?yōu)橥唷８裟な礁綦x閥可選用在泵的每一側出口，從而防止混合材料回流。如果需要1：1以外的混合比，可以采用一個以上的這種泵一起使用，從而達到多種混合比。

隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥，要始終維持一定的空氣壓力，兩閥的小動作壓力不低于0.4MPa，所以儀表空氣壓力一般維持在0.15MPa以上，即使停泵后也不停儀表空氣，以免推進液腔內的液體不夠或過量，供給閥門的空氣是經過過濾、油霧化的。

使用氣動隔膜泵操作運行時要注意以下幾點：

1、流體中所含的大顆粒不超過泵的大安全通過顆粒直徑標準。

2、進氣壓力不要超過泵的高允許使用壓力，額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。

3、泵壓的管道系統能承受所達到得高輸出壓力，驅動氣路系統的清潔和正常工作條件。

4、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。

5、接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。

6、緊固好泵及各連接管接頭，防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。

7、要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。

8、保持良好的排氣和通風、遠離易燃易爆和熱源。
