技術指標
參數 說明 數值 單位
氣體組分 氧氣（O2）
量程 定制 0-5/10/25%Vol
分辨率：0.01%Vol
精度 定制 <±1%FS.
零點漂移 長期漂移大值 <±1%FS.
探測下限 <1%FS.
校準周期 零點隨時可校準，跨度1次/年 1 年
穩定時間 25℃時測試 <1 分鐘
T90 1L/min <10 秒

供貨范圍（詳細配置見后續配置清單）
序號 明 細 數量 備注
1 隔爆激光氧分析儀
O2：0-5.00%Vol
測量原理：TDLAS激光 1臺 卓宇佳創
2 取樣單元（過濾蒸汽反吹型） 1套 卓宇佳創
3 預處理系統（電氣部件隔爆） 1套 卓宇佳創
4 防爆樣氣一體伴熱管（10mm） 20米 國內
5 碳鋼分析箱 H1800*W1000*D500mm 1套 國內
6 防爆電氣箱 1套 國內
7 標氣（零點/量程） 1套 國內
8 文件資料 1套 卓宇佳創
9 備品備件 1批 卓宇佳創

樣品組成和測量范圍
安裝位置 電捕前/后
用途 過程氣體在線分析
采樣點設備或管道號
工藝管道尺寸
樣品狀態 氣態
操作條件
工況
操作壓力： MPa 微壓
操作溫度： ℃ 常溫
操作濕度 有
粉塵含量 mg/Nm3 有
動力粘度
主要介質組份
可燃氣 大量
O2 0-5%
粉塵 有
水等 有
腐蝕性氣體 有
分析儀器規格及要求
系統名稱在線連續分析系統
分析器名稱及原理 激光TDLAS
分析組分 O2（氧氣）
測量范圍 O2：0-2.00%Vol
輸出信號 4~20mA
報警裝置 可選外掛聲光報警器
電 源 220VAC 50 Hz 功率<3000W
預處理裝置 卓宇佳創配套
顯示屏 7寸 觸摸操作

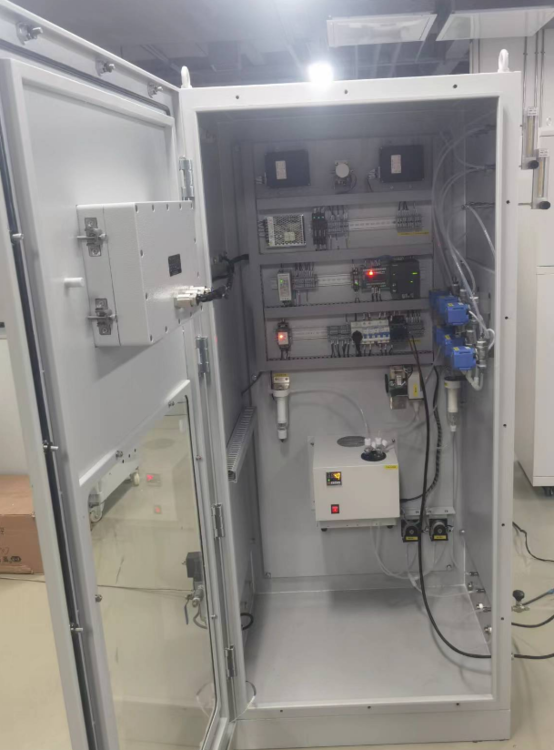

機柜 戶外碳鋼箱 H1800*W1000*D500mm

JC-1800EX型過程氣在線分析成套系統是應用于生產過程中產生的有毒有害或工藝參數氣體含量分析的在線分析系統。系統能自動、連續、準確、可靠地分析氣體的濃度含量。采用PLC可編程序控制器自動控制系統的采樣、反吹、故障監測并處理等操作，可實現設備端自動模式、手動模式等控制模式。系統正常運行期間能提供氣體濃度的4~20mA標準電流信號與Modbus-RTU協議。該系統的分析儀器的激光傳感器采用進口激光光源、檢測器。系統技術、結構簡明、測量準確，反應速度快、部件性能可靠、自動化程度高、操作簡便、維護量小、自診斷保護功能強，是分析生產過程中氣體含量的理想設備。

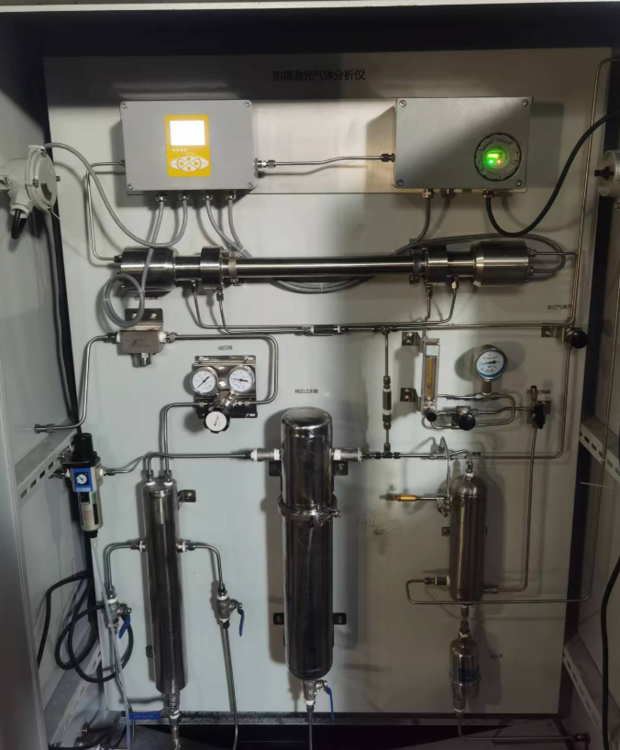

系統運行流程
系統上電后，等待一體伴熱管加熱溫度穩定后，將電氣控制箱三擋開關切換至自動運行，
此時樣氣在抽氣泵抽取作用下，先經過兩級過濾的采樣探頭，隨后樣氣通過一體伴熱管輸送至預處理單元，再通過洗滌罐與兩級復合除焦過濾器后，樣氣通過采樣泵轉化為正壓輸送，此時樣氣分為兩路，一路放散，另一路經過精密過濾與轉子流量計后進入激光氧分析儀，分析尾氣放空；采樣時間到后，系統自動將三通電動球閥切換至反吹狀態，此時利用蒸汽對采樣探頭進行吹掃。

供貨清單
序號 名稱 名稱（明細） 制造單位 數量
1 分析單元 IIC隔爆激光氣體分析儀
（O2：0-2%Vol） 卓宇佳創 1臺

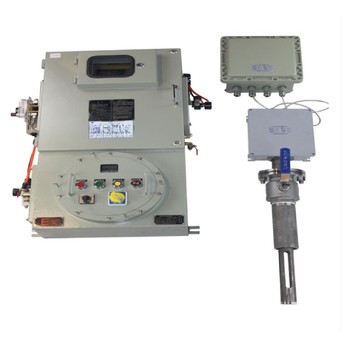

2 采樣單元 蒸汽反吹采樣探頭（含電動三通球閥） 卓宇佳創 1套
10mm一體防爆伴熱管 20米
3 電氣單元 IIC防爆電氣控制箱
（含7寸顯示器/PLC等） 卓宇佳創 1臺
5 預處理單元
JC-1800EX 洗滌罐 卓宇佳創 2套
復合過濾器 卓宇佳創 2套
儲水罐 卓宇佳創 1套
放散閥 卓宇佳創 1只
膜式過濾器 卓宇佳創 1只
防爆三通電動球閥 國內 1只
樣標三通切換閥 卓宇佳創 1只
樣氣轉子流量計 卓宇佳創 1只
6 系統成套柜 H1800*W1000*D500mm 國內配套 1套
7 標校單元 標氣 2瓶 1套
8 標氣減壓閥 黃銅 國內配套 1只
9 安裝附件 電纜、直連、接頭、氣管等 卓宇佳創 1批
10 文件資料 合格證、說明書等 卓宇佳創 1批

4.1 技術服務
4.1.1 供方負責系統的設計、制造、運輸、現場指導安裝調試，并承諾整套系統滿足買方訂貨要求等；
4.1.2 供方免費提供買受人單位人員在供應設備的運行、維護、故障排除和修理方面的在用戶現場地點的培訓，及提供數據系統的人員培訓。

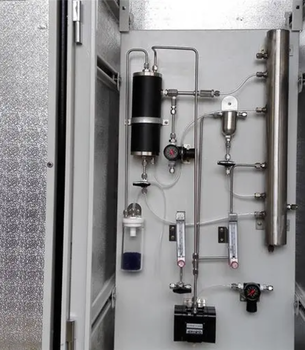

預處理詳解：
1、三級過濾蒸汽反吹采樣器，阻截大量粉塵與焦油物質
2、兩級洗滌罐，可添加柴油/煤油、氫氧化鈉，洗滌去除焦油、苯、萘
3、大容量噴熔1umPP棉濾芯，精密阻截有害物質
4、復合燒結碳吸附濾芯，吸附微量焦油物質、硫化物等，相比較顆粒狀吸附材料，燒結碳吸附效率更高
5、防爆比勒采樣泵，無泵膜，壽命長，不燒泵
6、精密過濾器，強效阻截有害物質、水滴，確保潔凈樣氣進入氧氣傳感器。
7、TDLAS長光程激光氧氣傳感器，測量準確，反應迅速。

激光法氧分析系統相比較電化學分析系統
1、激光法測量準確、漂移少，完全無干擾，壽命長
2、預處理每年更換部件減少
3、維護量低
4、濾芯價格透明價格低，年平均維護費用低

陜西卓宇佳創儀器儀表有限公司主營：O2監測系統,O2氧氣監測系統,O2氧含量在線監測系統,O2氧氣濃度在線分析系統，提供旁路激光O2分析系統，公司一直堅持以人為本、誠信立業的理念，為客戶提供優質的旁路激光O2分析系統服務，由于產品規格不同，價格也有所不同，如有需求請與我電話溝通，以免給您造成不必要的損失。

•
